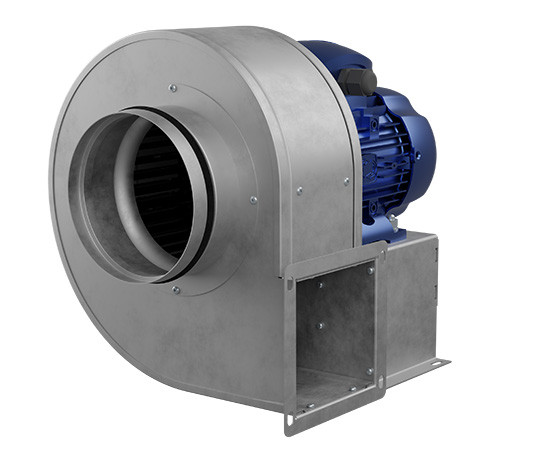

Вентилятор радіальний зменшений VRAV-U-016/2-380

Вентилятор радіальний зменшений VRAV-U-016/2-380

Вентилятор радіальний зменшений VRAV-U-016/2-380 призначений для встановлення у промислових приміщеннях, а також для охолодження окремого обладнання чи технологічних вузлів. Він застосовується на складах, у сільськогосподарській галузі, на заводах та в цехах для систем вентиляції, повітряного опалення, санітарно-технічних і технологічних установок.

Вентилятор використовується для переміщення повітряних мас в умовах помірного клімату (У) 2-ої категорії розміщення (може встановлюватися в приміщеннях з постійним перебуванням людей). Температурний діапазон середовища, що переміщується, становить від -45 °C до +40 °C. Середнє значення віброшвидкості зовнішніх джерел вібрації в місцях встановлення — не більше 2 мм/с.

Особливості конструкції та переваги

• Корпус: Виготовлений із оцинкованої сталі, що забезпечує надійний захист від корозії. Конструкція має зменшені габарити для зручного монтажу в умовах обмеженого простору. Положення корпусу — ліве 270°.

• Робоче колесо: Робоче колесо із загнутими вперед лопатками має порошкове покриття для високої стійкості до корозії та проходить ретельне динамічне балансування відповідно до стандарту ISO 1940, що гарантує плавну роботу та мінімальну вібрацію.

• Електродвигун: Комплектується асинхронним трифазним двигуном 380 В (50 Гц). Клас захисту двигуна — IP54. Обладнання розраховане на тривалий термін служби та не потребує складного технічного обслуговування.

• Універсальність та практичність: Поєднує високу продуктивність із компактністю, що робить його ідеальним як для загальних систем вентиляції, так і для локального технологічного охолодження.

Розшифровка маркування

• VRAV — вентилятор радіальний з вперед загнутими лопатками.

• U — зменшений.

• 016 — типорозмір за діаметром робочого колеса (160 мм).

• 2 — кількість полюсів електродвигуна (2 — 3000 об/хв).

• 380 — напруга живлення електродвигуна (трифазна мережа 380 В).

Технічні характеристики моделі

• Діаметр робочого колеса: 160 мм

• Положення корпусу: Ліве 270°

• Кількість полюсів двигуна: 2 (3000 об/хв)

• Напруга живлення: 380 В (50 Гц)

• Клас захисту двигуна: IP54

• Виконання: Загальнопромислове (N)

• Температура навколишнього середовища: від -45 °C до +40 °C

• Допустима віброшвидкість джерел: не більше 2 мм/с

Рекомендації з монтажу та експлуатації

• Додаткова комплектація: Для зниження вібрацій рекомендується комплект віброізоляторів KIV-1. На стороні нагнітання може використовуватися м'який з'єднувач COM-VRAV-U-016-B.

• Електричне підключення: Підключення двигуна необхідно виконувати відповідно до паспортних даних та рекомендацій виробника.

ПРИМІТКА: комплект віброізоляторів KIV-1 та м'який з'єднувач COM-VRAV-U-016-B замовляються окремими позиціями.
