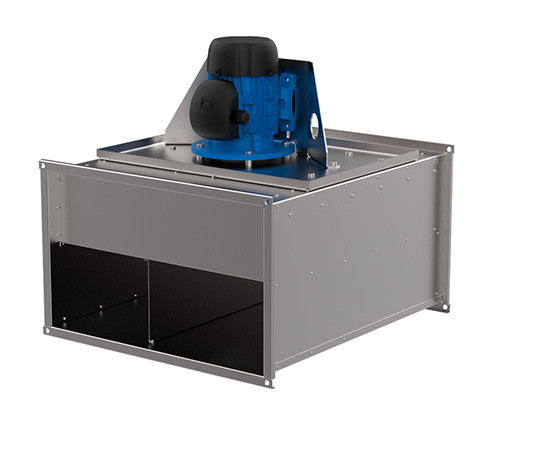

Вентилятор з виносним електродвигуном з загнутими вперед лопатками C-KVARK-PF-N-70-40-31-4-380
- В наявності
45 816 ₴
Застосування вентилятора C-KVARK-PF
- призначені для експлуатації в витяжних системах для переміщення повітря з підвищеною температурою;
- не допускається наявність липких, волокнистих і абразивних компонентів, у яких вміст пилу та інших твердих домішок не повиннен перевищувати 0,1 г/м3;
- температурний діапазон переміщуваного середовища варіюється від -30° С до +80° С з підвищеною вологістю. За спеціальним замовленням можливе виконання, в якому температура переміщуваного середовища становить до +100° С;
- клас захисту IP 54
Конструктивні особливості C-KVARK-PF
Корпус вентилятора виготовлений з оцинкованої сталі, для корозійностійкого виконання – з нержавіючої сталі.
За спеціальним замовленням зовнішня поверхня корпусу може бути виконана з нанесенням порошкового покриття.
Робочі колеса канальних вентиляторів з загнутими вперед лопатками виконані з чорної сталі з порошковим фарбуванням або нержавіючої сталі.
Електродвигуни асинхронні одно - і трифазні, характеризуються малою споживаною потужністю і значним ресурсом експлуатації.
Розміщення двигуна межами повітряного каналу захищає його від впливу небажаних домішок повітряного потоку (парів води, жиру і т. п.) і забезпечує підвищену продуктивність вентилятора.
Для забезпечення коректної роботи вентилятора рекомендується встановлювати перед ним масложирозатримуючий фільтр, який повинен проходити регулярне очищення або заміну.
Розшифровка маркування вентилятора C-KVARK-PF (на прикладі C-KVARK-PF-CR-8-50-35-4-380)
- вентилятор канальний радіальний прямокутний - C-KVARK
- з загнутими вперед лопатками - PF
- виконання - CR
(CR - корозійностійке;
N - загальнопромислове;
V - вибухозахищене;
VCR - вибухозахищене корозійностійке) - типорозмір (по прямокутному приєднувальному перерізу) - 80-50
- діаметр робочого колеса - 35
- число полюсів електродвигуна - 4
- напруга живлення електродвигуна (220 В; 380 В) - 380
| Типорозмір | Розміри, мм | Маса, кг не більше | |||||||
| B | B1 | H | H1 | L | H2* (ісп. N, CR) |
H2* (ісп. V, VCR) |
виконання N, CR |
виконання V, VCR |
|
| C-KVARK-PF-50-25-20-4-220 (380) | 500 | 540 | 250 | 290 | 550 | 510 | 535 | 18,4 | 26,5 |
| C-KVARK-PF-50-30-22-4-220 (380) | 500 | 540 | 300 | 340 | 600 | 595 | 605 | 20,7 | 30,0 |
| C-KVARK-PF-60-30-25-4-220 (380) | 600 | 640 | 300 | 340 | 680 | 610 | 640 | 37,0 | 45,5 |
| C-KVARK-PF-60-35-28-4-220 (380) | 600 | 640 | 350 | 390 | 720 | 690 | 690 | 56,8 | 65,3 |
| C-KVARK-PF-70-40-31-4-380 | 700 | 740 | 400 | 440 | 780 | 800 | 840 | 64,0 | 83,0 |
| C-KVARK-PF-80-50-35-4-380 | 800 | 840 | 500 | 540 | 900 | 860(950) | 945 | 72,0 | 87,0 |
| C-KVARK-PF-80-50-35-6-380 | 800 | 840 | 500 | 540 | 900 | 900 | 940 | 90,5 | 105,5 |
| C-KVARK-PF-90-50-40-4-380 | 900 | 940 | 500 | 540 | 1035 | 1075 | 992 | 131 | 144,0 |
| C-KVARK-PF-90-50-40-6-380 | 900 | 940 | 500 | 540 | 1035 | 650 | 945 | 102 | 120,0 |
| ТИПОРОЗМІР | Частота обертання двигуна, хв-1 |
Настановна потужність двигуна, кВт |
Номінальний струм, А |
Корегований рівень звукового тиску, дБ(А) | |||
| вик. N, CR, V, VCR | вик. N, CR, V, VCR | вик. N, CR при 220 В |
вик. N, CR при 380 В |
вик. V, VCR | на вході | на виході | |
| C-KVARK-PF-50-25-20-4-220 (380) | 1325 | 0,37 | 2,95 | 1,12 | 1 | 71 | 74 |
| C-KVARK-PF-50-30-22-4-220 (380) | 1350 | 0,55 | 4,25 | 1,75 | 1,4 | 74 | 77 |
| C-KVARK-PF-60-30-25-4-220 (380) | 1375 | 1,1 | 7,45 | 3,04 | 2,6 | 77 | 80 |
| C-KVARK-PF-60-35-28-4-220 (380) | 1390 | 1,5 | 9,83 | 3,95 | 3,6 | 80 | 83 |
| C-KVARK-PF-70-40-31-4-380 | 1420 | 4 | - | 9,3 | 8,7 | 83 | 86 |
| C-KVARK-PF-80-50-35-4-380 | 1430 | 5,5 | - | 12,3 | 11,6 | 87 | 89 |
| C-KVARK-PF-80-50-35-6-380 | 930 | 2,2 | - | 5,9 | 5,5 | 67 | 71 |
| C-KVARK-PF-90-50-40-4-380 | 1450 | 11 | - | 23,1 | 21,5 | 89 | 91 |
| C-KVARK-PF-90-50-40-6-380 | 935 | 4 | - | 10,3 | 9,3 | 82 | 84 |
| Основні | |
|---|---|
| Виробник | ССК ТМ |
| Країна виробник | Україна |
| Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
| Тип промислового вентилятора за виконанням | Канальний |
- Ціна: 45 816 ₴
