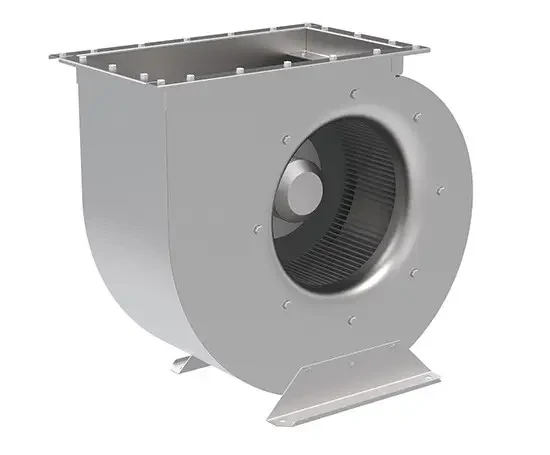

Вентилятор радіальний RAV-2,25-2

Вентилятор радіальний компактний RAV-2,25-2

Вентилятор радіальний компактний RAV-2,25-2 призначений для стаціонарних систем припливної та витяжної вентиляції, кондиціонування повітря виробничих, громадських і житлових будівель, а також систем повітряного опалення. Він забезпечує підвищену продуктивність системи при збереженні компактних розмірів.

Вентилятор розрахований на переміщення повітряних середовищ з допустимим вмістом пилу та твердих домішок не більше 0,1 г/м³. Не допускається наявність у повітрі липких, волокнистих і абразивних компонентів, а також вибухонебезпечних домішок. Температурний діапазон переміщуваного середовища становить від -30°С до +40°С. Вентилятори можуть експлуатуватися в умовах помірного (У) та тропічного (Т) клімату 2-ї категорії розміщення за ГОСТом 15150.

Особливості конструкції та переваги

• Корпус та монтаж: Корпус і кронштейни виконані з оцинкованої сталі, що забезпечує надійний захист від корозії. Для зручності монтажу вентилятор комплектується спеціальним кронштейном.

• Робоче колесо: Оснащений робочим колесом із назад загнутими лопатками. Для даного типорозміру (RAV-2,25) робоче колесо виконане з поліаміду (на відміну від інших моделей серії, де використовується алюміній).

• Електродвигун: Комплектується вбудованим двигуном із зовнішнім ротором, що забезпечує компактні розміри та невелику масу. Підключення однофазне 220 В. Клас захисту електродвигуна — IP54.

• Захист та готовність: Тепловий захист двигуна виконаний за допомогою термоконтактів із зовнішніми виводами для підключення до пристрою захисту від перегріву. Вентилятор укомплектований конденсатором і повністю готовий до підключення до електромережі.

• Керування: Регулювання частоти обертання робочого колеса здійснюється за допомогою регулятора швидкості.

Розшифровка маркування RAV-2,25-2

• RAV — вентилятор радіальний компактний з назад загнутими лопатками.

• 2,25 — номер вентилятора (типорозмір).

• 2 — кількість полюсів електродвигуна.

Технічні характеристики моделі

• Номер вентилятора: 2,25

• Матеріал робочого колеса: Поліамід

• Тип лопаток: Назад загнуті

• Споживана потужність: 0,135 кВт

• Споживаний струм: 0,6 А

• Частота обертання двигуна: 2650 хв⁻¹

• Напруга живлення: 220 В (1 фаза)

• Ємність конденсатора: 4 мкФ / 450 В

• Маса: не більше 8,5 кг

• Клас захисту двигуна: IP54

• Виконання: Загальнопромислове (N)

• Температура навколишнього середовища: від -45 °C до +80 °C (помірний клімат) / від -10 °C до +50 °C (тропічний клімат)

• Допустима віброшвидкість джерел: не більше 2 мм/с

Рекомендації з монтажу та експлуатації

• Додаткова комплектація: За потреби окремим рядком замовляються гнучкі вставки VG-H, VG-B та регулятор обертів PROPELLER-01 (серія 500).

• Електричне підключення: Підключення необхідно виконувати відповідно до паспортних даних із обов'язковим задіянням термоконтактів для захисту від перегріву.

ПРИМІТКА: додаткова комплектація (гнучкі вставки VG, регулятор обертів PROPELLER) замовляється окремим рядком.
