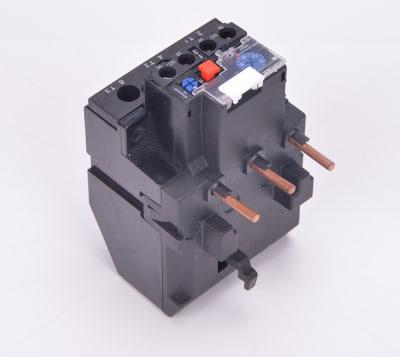

Теплове реле EBS1TR-25 (17–25 А, 50 Гц)

Теплове реле EBS1TR-25 (17–25 А, 50 Гц)

Теплове реле серії EBS1TR (аналог серії LR2-D23) — це надійний захисний пристрій, призначений для запобігання пошкодженню трифазних електродвигунів від перевантажень, затяжних пусків та обриву будь-якої з фаз. Пристрій працює шляхом відстеження теплової дії струму: при перевищенні заданого значення біметалеві пластини нагріваються і розмикають ланцюг керування, зупиняючи двигун до того, як його ізоляція буде пошкоджена перегрівом.

Технічні характеристики EBS1TR-25:

• Модель: EBS1TR-25 (сумісне з контакторами серії EBS1C / LC1-D).

• Діапазон регулювання струму : 17,0 – 25,0 Ампер.

• Номінальна напруга ізоляції : 660 В.

• Номінальна робоча напруга : до 660 В (AC).

• Номінальна частота: 50/60 Гц.

• Клас розчеплення: 10А (стандартний захист двигунів).

• Кількість допоміжних контактів: 1NO + 1NC (замикаючий та розмикаючий).

• Струм допоміжних контактів: до 5 А.

• Механізм захисту: Біметалеві пластини з температурною компенсацією.

• Режими скидання (Reset): Ручний (кнопка) або Автоматичний (перемикається).

• Температурний режим роботи: від -5°C до +40°C.

• Ступінь захисту: IP20 (при встановленні на контактор).

Функціональні особливості:

• Регулятор струму: Дозволяє виставити точний номінальний струм двигуна.

• Кнопка STOP: Примусове розмикання NC-контакту для зупинки двигуна.

• Кнопка TEST: Перевірка працездатності механізму розчеплення.

• Індикація: Прапорець-індикатор, що вказує на спрацювання реле.

• Захист: Ефективно захищає від перевантаження, заклинювання ротора та асиметрії фаз.

Додаткова інформація:

Це реле зазвичай використовується для захисту електродвигунів потужністю 7,5–9,0 кВт при напрузі 380 В.
