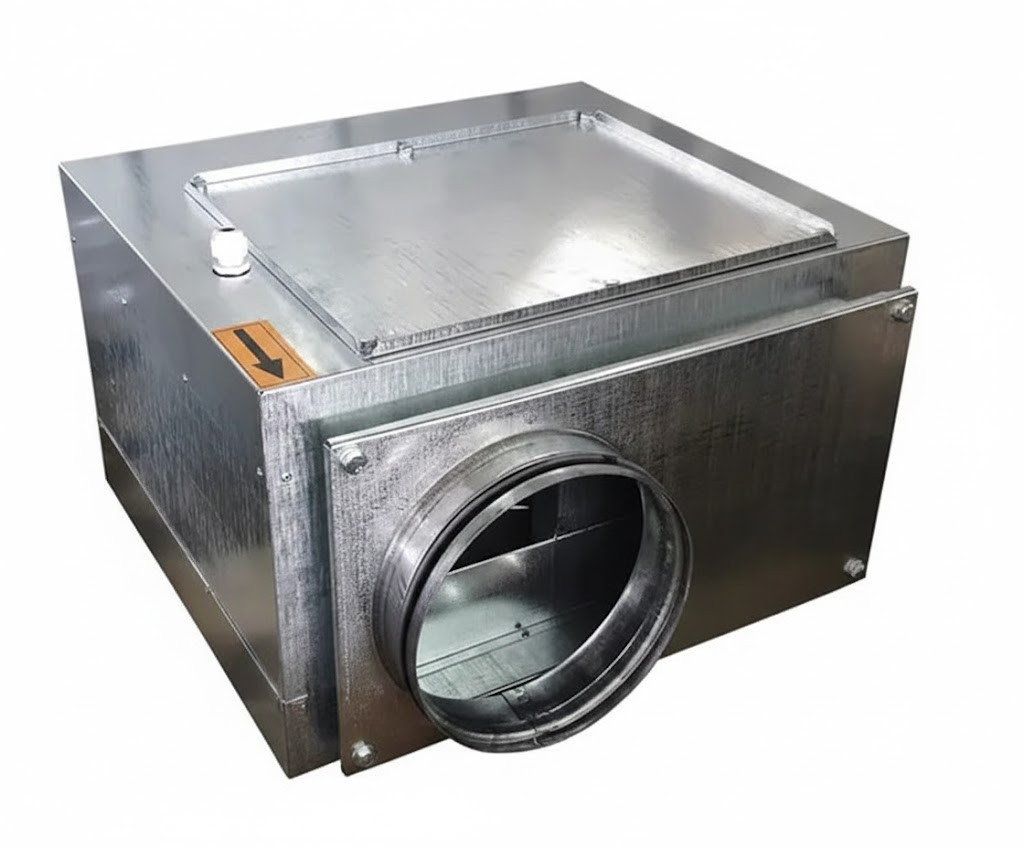

Вентилятор з загнутими вперед лопатками в шумоізольованому корпусі C-VENT-PF-S-250-4-380

Канальний вентилятор для круглих каналів в шумоізольованому корпусі C-VENT-PF-S-250-4-380

Вентилятор застосовується в приміщеннях з підвищеними вимогами до рівня шуму та випускається в шумоізольованому корпусі. В умовах обмеженого простору забезпечує зручність монтажу та обслуговування, а також універсально поєднується з іншими елементами систем канальної вентиляції.

Допустимий вміст пилу та інших твердих домішок у повітряному середовищі становить не більше 0,1 г/м³. Не допускається наявність липких, волокнистих, абразивних компонентів, а також вибухонебезпечних домішок у середовищі, що переміщується. Температурний діапазон переміщуваного середовища варіюється від -30°C до +40°C. Клас захисту — IP54.

Особливості конструкції та переваги

• Корпус: Виконаний з оцинкованої сталі, що забезпечує надійний захист від корозії. За спеціальним замовленням зовнішня поверхня корпусу може бути виконана з нанесенням порошкового покриття. Кришка передбачена для всіх типорозмірів C-VENT-PF-S та призначена для прямого доступу до робочого колеса та двигуна при монтажі або обслуговуванні вентилятора.

• Шумоізольований корпус: Відрізняє C-VENT-PF-S від стандартної серії. Корпус виконаний з оцинкованої сталі і являє собою коробчату конструкцію. Простір між стінками шумоізольованого корпусу заповнений незаймистою ватою, яка має високі звукоізоляційні властивості.

• Робоче колесо: Робочі колеса канальних вентиляторів C-VENT-PF-S з загнутими вперед лопатками виконані з оцинкованої сталі та проходять ретельне статичне і динамічне балансування.

• Електродвигун: Застосовуються асинхронні одно- або трифазні двигуни із зовнішнім ротором, які характеризуються малою споживаною потужністю та значним ресурсом експлуатації. Стандартна комплектація двигунів канальних вентиляторів термоконтактним реле забезпечує комплексний тепловий захист.

Розшифровка маркування

• C-VENT-PF-S — канальний вентилятор для круглих каналів в шумоізольованому корпусі

• 250 — розмір (за круглим приєднувальним перерізом)

• 4 — число полюсів електродвигуна

• 380 — напруга живлення електродвигуна (трифазна мережа 380 В)

Рекомендації з монтажу та експлуатації

• Канальні вентилятори даного типу допускається монтувати в будь-якому просторовому положенні за умови вільного доступу до сервісної кришки вентилятора.

• Для зменшення втрат, пов'язаних з турбулентністю повітряного потоку, на вході та виході з канального вентилятора повинна бути розташована пряма ділянка повітроводу або шумоглушник. Рекомендовані довжини прямих ділянок складають:

  • мінімальна довжина прямої ділянки дорівнює 1 діаметр повітроводу з боку входу;

  • мінімальна довжина прямої ділянки дорівнює 3 діаметри повітроводу з боку виходу.
