Даховий елемент витяжної вентиляції EZ-100 ZS

Даховий елемент витяжної вентиляції EZ-100-ZS

Витяжний даховий елемент серії EZ призначений для викиду повітря над покрівлею. Повітря викидається вгору спрямованим струменем, що дозволяє уникнути забруднення повітря в безпосередній близькості від даного елемента. Елемент може монтуватися на даху або в повітроводі.

Розшифровка маркування:

• даховий елемент — EZ

• типорозмір — 100

• тип приєднання — ніпельне (для Ø100-315 стандартно передбачено ніпельне приєднання)

• матеріал — ZS (ZS — оцинкована сталь; NS — нержавіюча сталь; додаткове покриття вказати колір за каталогом RAL)

Конструкція та матеріали:

• Матеріал корпусу: стандартно виготовляється з оцинкованої листової сталі.

• Спеціальне виконання: за окремим замовленням можливе виготовлення з нержавіючої сталі.

• Покриття: за попереднім запитом виріб може бути пофарбований порошковим способом у кольори за каталогом RAL.

• Особливість конструкції: має сітку над викидним отвором і внутрішню дощову воронку для збору дощової води і снігу, яка зливається через трубку.

• З'єднання: для даного типорозміру (Ø100) передбачено ніпельне приєднання; елемент монтується на зовнішню сторону вентиляційних каналів.

Призначення та переваги:

• Захисна функція: конструкція з воронкою надійно запобігає проникненню снігу та дощу в канали.

• Сумісність: усі типорозміри можуть бути з'єднані з перехідниками, які приєднуються безпосередньо до прохідного стакану SP.

• Чистота покрівлі: завдяки вертикальному викиду повітря, в безпосередній близькості від елемента можна встановлювати повітрозабірник без додаткових запобіжних заходів.

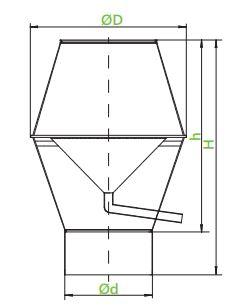

Технічні характеристики моделі EZ-100:

• Найменування: EZ-100

• Внутрішній діаметр (Ød): 100 мм

• Зовнішній діаметр (ØD): 180 мм

• Висота (h): 220 мм

• Загальна висота (H): 360 мм

• Маса: 0,96 кг

• Типорозмір адаптера для SP (50 мм): 3

• Типорозмір адаптера для SP (100 мм): 3
