Регулятор повітряного потоку C-DUCT-200

Застосування регулятора повітряного потоку C-DUCT-200

Регулятори повітряного потоку C-DUCT-200 використовують для

• автоматичного регулювання потоків повітря у вентиляційній системі;
• забезпечують оптимальний кліматичний режим в будь-якому приміщенні будівлі;
• застосування регуляторів C-DUCT виключає потребу виконання вимірювань і вентиляційної системи перед введенням її в експлуатацію.
• діапазон роботи: 50-200 Па C-DUCT; 150-600 Па C-DUCT-HP.
• продуктивність: від 15 до 500 м / год (до 700) C-DUCT; від 50 до 1200 м / ч C-DUCT-HP.
  максимальна температура роботи 60 ° C.

Монтаж регуляторів передбачає встановлення пристрою, згідно зазначеного напряму потоку до вентиляційного каналу з діаметром, підібраного до діаметру регулятора. Для забезпечення належного функціонування регуляторів рекомендується дотримуватися наступних правил при їх монтажі:

• довжина прямого відрізка перед регулятором 3D - приплив
  повітря,
• довжина прямого відрізка за регулятором 1D - витяжка повітря

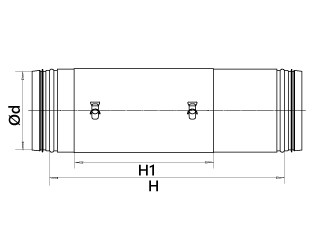

Конструктивні особливості регулятора повітряного потоку C-DUCT-200

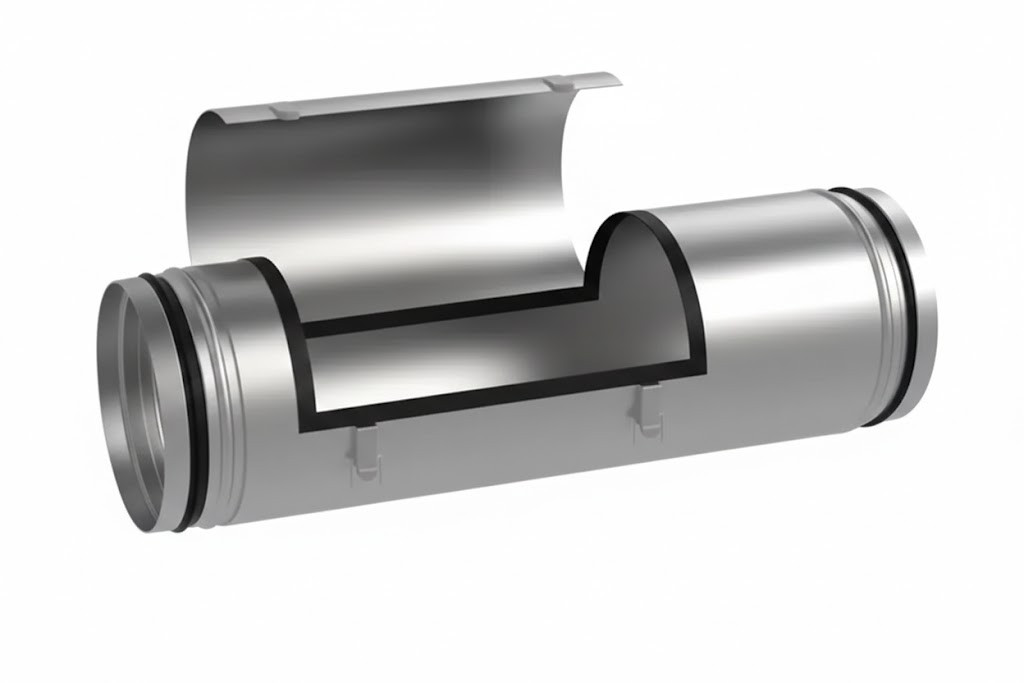

Корпус вентиляційного каналу виконаний з оцинкованої сталі. Вентиляційний канал має люк-дверцята. завдяки універсальному замку можливо багаторазове закриття і відкриття дверцят, які забезпечують повний доступ до каналу. Усередині каналу встановлюються спеціальні заслінки, які виготовляються з поліхлорвінілу, який відповідає класу А1 (DIN 4102). Регулятори C-DUCT є автоматичними регуляторами постійного
об'єму потоку. Повне відкриття заслінки відбувається при нижній величиною номінального тиску. Подальше зростання тиску приводить до часткового закриття заслінки і збереження постійного потоку повітря, що проходить через регулятор. Регулятори C-DUCT забезпечують проходження ПОСТІЙНОГО об'єму потоку повітря у вентиляційній системі. У вентиляційних системах з підвищеним тиском застосовуються регулятори C-DUCT-HP. Гумовий ущільнювач забезпечує герметичність монтажного люку та ніпельних сполук.
